SONOFF IP66 wasserdichtes Gehäuse

Das SONOFF IP66 Waterproof Case ist ein speziell entwickeltes Schutzgehäuse für SONOFF Smart Switch Module, das für den Einsatz im Außenbereich oder in feuchtigkeitsanfälligen Umgebungen konzipiert wurde. Mit einer IP66-Zertifizierung für Wasser- und Staubdichtigkeit ist das Gehäuse vollständig gegen starke Wasserstrahlen und das Eindringen von festen Partikeln abgedichtet. Damit eignet es sich ideal für den Einsatz in Gärten, Garagen, Werkstätten, überdachten Terrassen und anderen Bereichen, in denen herkömmliche Innenschalter gefährdet wären.

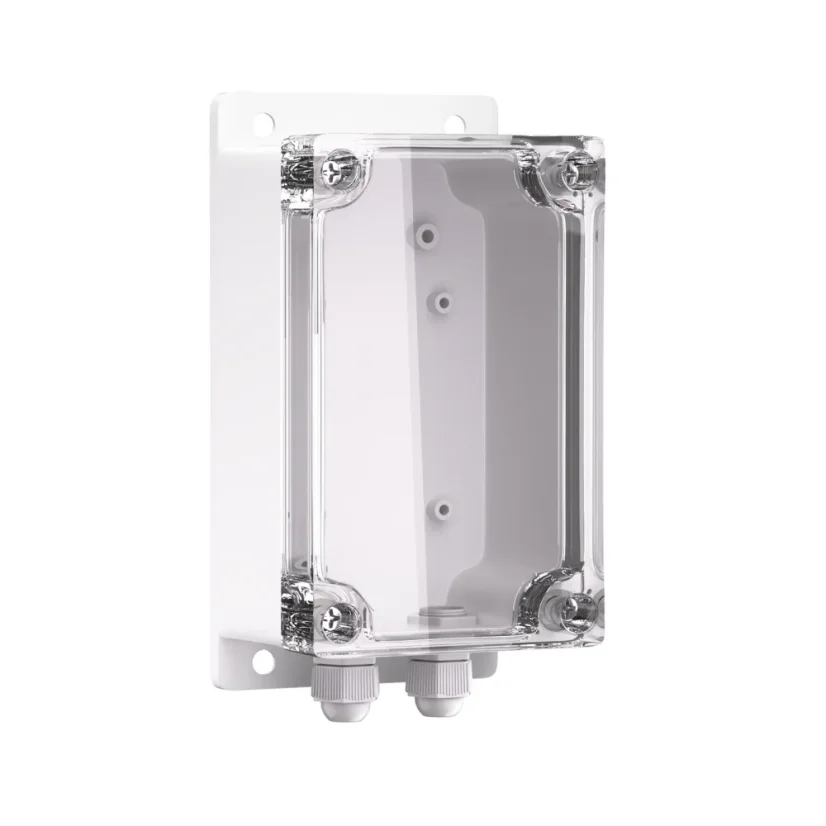

Das Gehäuse besteht aus einem Hauptkörper aus flammhemmendem ABS V0-Kunststoff und einem transparenten Deckel aus flammhemmendem PC V0-Polycarbonat. Der transparente Deckel ermöglicht es, die LED-Statusanzeige des installierten Schalters zu sehen, ohne das Gehäuse öffnen zu müssen – so ist eine schnelle visuelle Kontrolle des Gerätezustands während des Betriebs möglich.

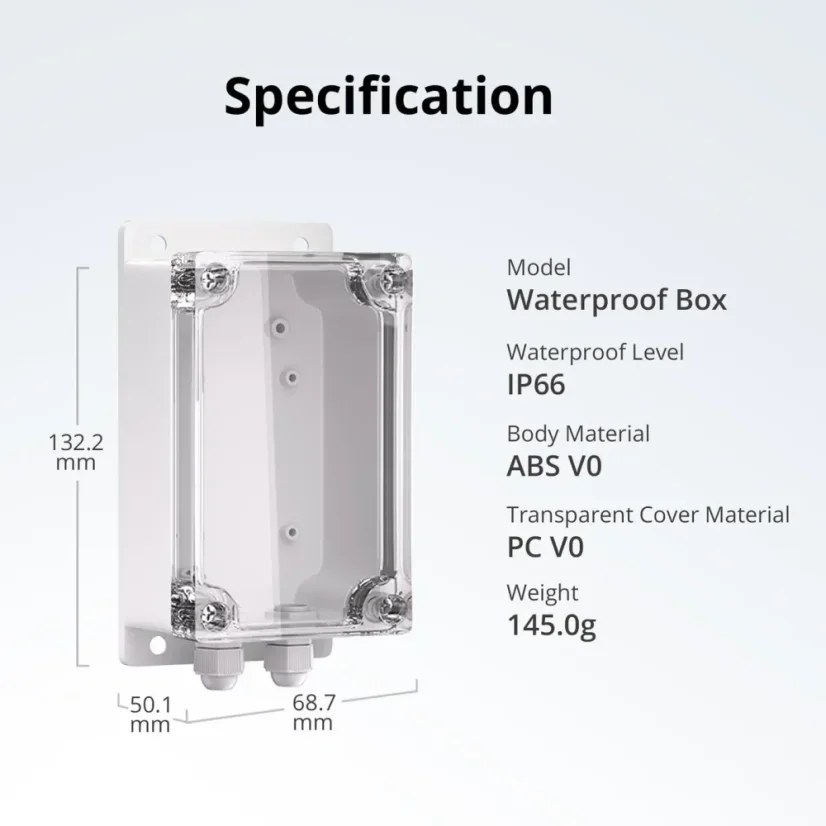

Mit den Maßen 132,2 × 68,7 × 50,1 mm und einem Gewicht von 145 g ist das Gehäuse kompakt genug, um direkt an der Wand montiert zu werden und bietet dennoch ausreichend Platz für PCBA-Platinen oder komplette Module unterstützter SONOFF Geräte. Die Kombination aus flammhemmenden Materialien und dem abgedichteten Design macht es zu einer sicheren und praktischen Lösung für dauerhafte Elektroinstallationen im Außenbereich.

Hauptmerkmale

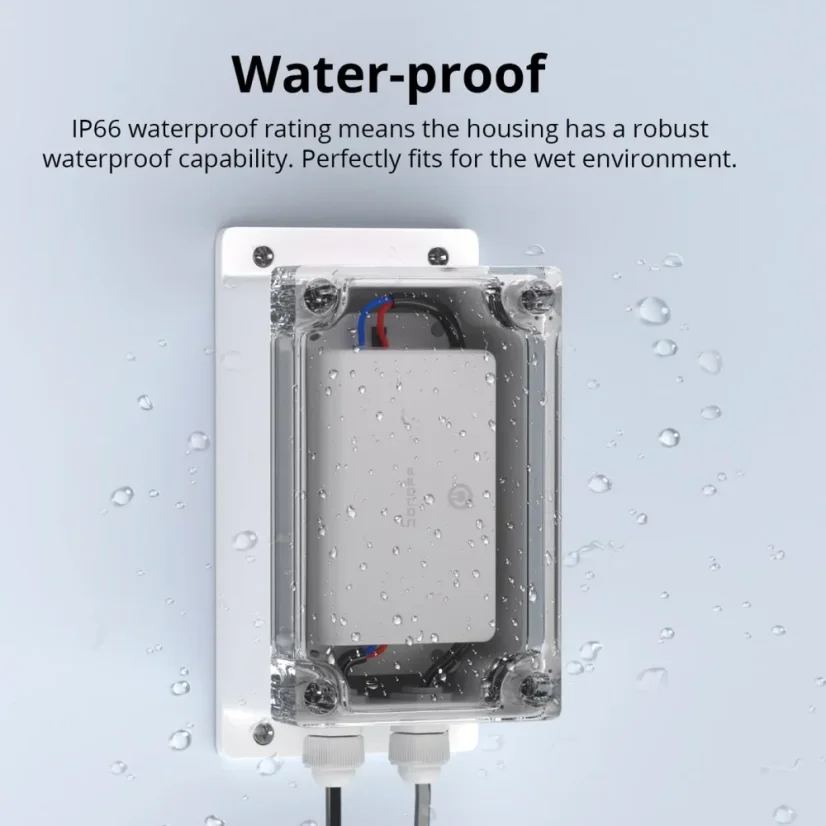

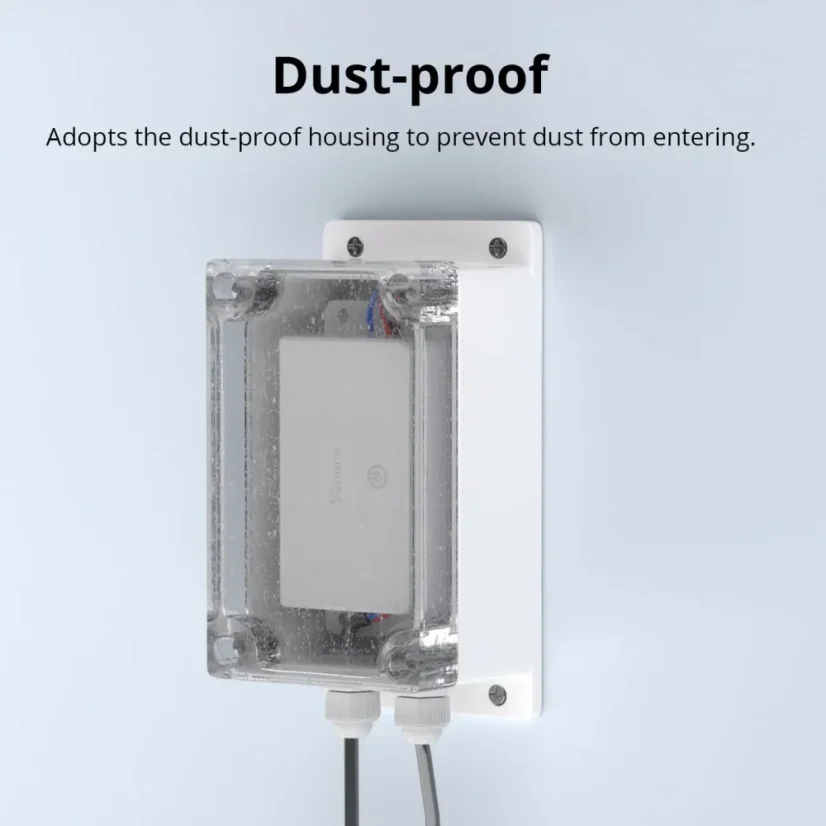

• IP66 Wasser- und Staubschutz – vollständig geschützt gegen das Eindringen von Staub und starke Wasserstrahlen aus jeder Richtung

• Flammhemmendes ABS V0-Gehäuse und transparenter PC V0-Deckel für zusätzliche Brandsicherheit

• Transparenter Polycarbonat-Deckel ermöglicht Sichtbarkeit der LED-Statusanzeige des Schalters, ohne das Gehäuse zu öffnen

• Kompaktes, wandmontierbares Design mit integrierten Schraubbefestigungen

• Geeignet für Installationen im Außenbereich, in feuchten und nassen Umgebungen

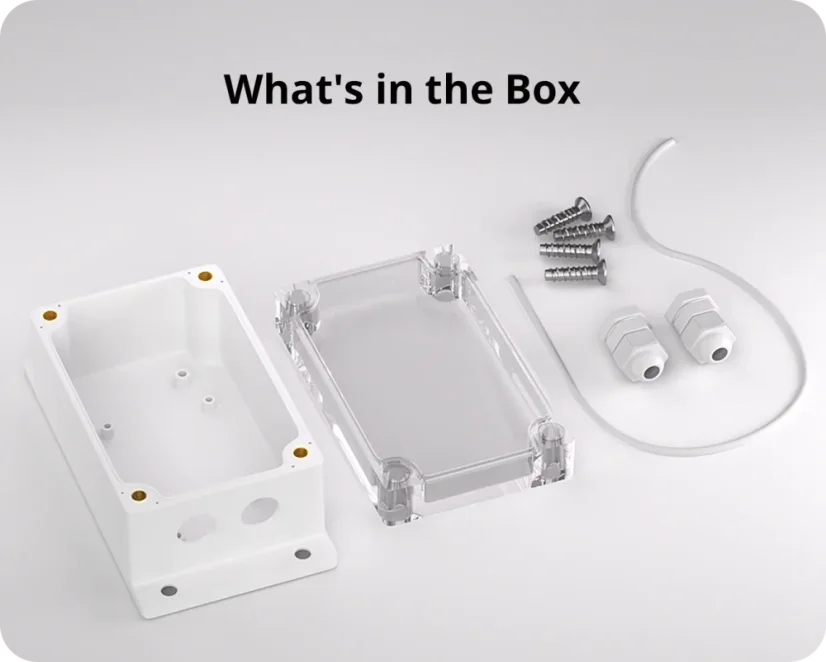

• Inklusive Verbindungsmuttern zur sicheren Befestigung der Kabelanschlüsse im Gehäuse

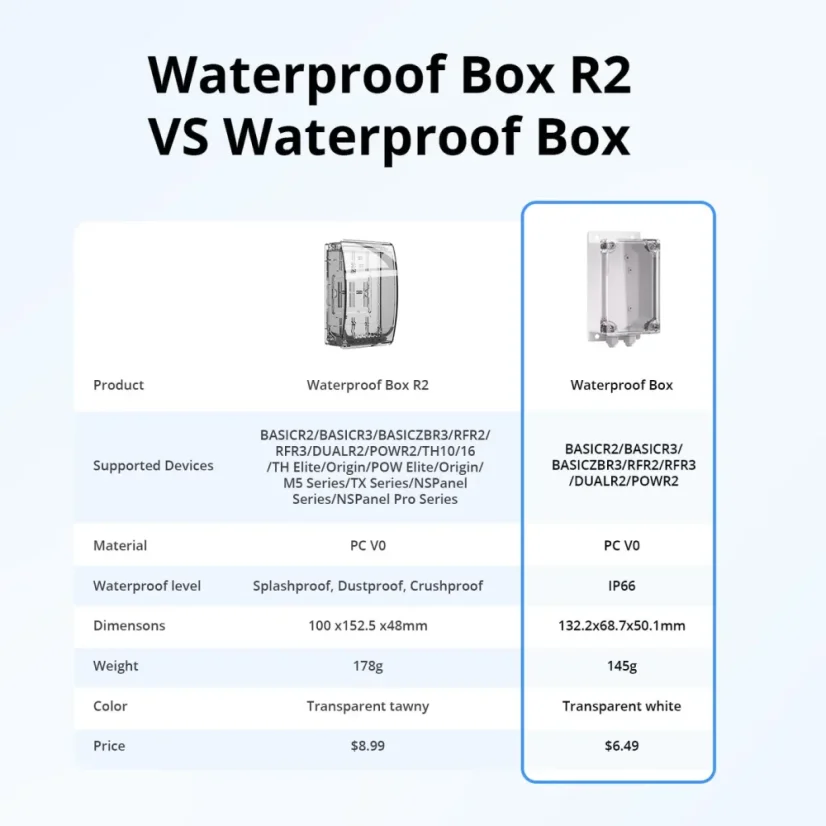

• Kompatibel mit verschiedenen SONOFF Schaltmodulen, sowohl ältere als auch aktuelle Generationen

Kompatible Geräte

• SONOFF Basic Gen5

• SONOFF BASICR4

• SONOFF BASICR2 (Originalversion)

• SONOFF RFR2 (Originalversion)

• SONOFF DUAL PCBA-Platine (Originalversion)

• SONOFF POW PCBA-Platine (Originalversion)

• SONOFF TH10 / TH16 PCBA-Platine (Originalversion)

Installation

1. Öffnen Sie das Gehäuse und setzen Sie das kompatible SONOFF Schaltmodul oder die PCBA-Platine ein.

2. Führen Sie die Strom- und Lastkabel durch die Kabeleinführungen des Gehäuses.

3. Verbinden Sie die Kabel gemäß dem passenden Schaltplan mit dem Schaltmodul.

4. Sichern Sie die Kabelverbindungen mit den beiliegenden Verbindungsmuttern.

5. Schließen Sie den transparenten PC-Deckel und achten Sie darauf, dass die Dichtung korrekt sitzt.

6. Befestigen Sie das Gehäuse mit den beiliegenden Schrauben an der Wand.
